產品關鍵詞 Product Keywords

根據德國 VDI 3679 標準，該系列濕式分離器主要使用濕式過濾法來處理工業廢氣。根據文丘里原理，整合了離心分離和濕式分離的功能。由濕式分離器產生的離心力會將洗滌液和氣流分離。帶著粉塵/油霧的液體向下流出，而潔凈的空氣由風機抽出。阻流錐板阻止了液體隨著空氣一同被向上抽出。

文丘里管道預噴淋

液位控制及自動補水系統

自動刮泥裝置

?

產品特性 Product Characteristics

文丘里管道預噴淋

機床產生的大量石墨粉塵污染物，由風機通過管道系統輸送到濕式分離器進行收集，由于粉塵溫度較高 , 在支管匯合處設置管道預噴淋系統，降溫后的氣體切向進入濕式分離器含水噴淋系統的入口，利用離心力作用，捕捉的污染物質的污水被氣流分離出來。

液位控制及自動補水系統

濕式分離設備工作時需要消耗大量的水，為了保證濕式分離設備除塵效率和防止含油煙塵在分離設備內引發火災事故，濕式分離設備需要在充足的水量情況下運行。由于水吸收了空氣中的雜質，同時其水份不斷的蒸發，促使水中的成份不斷的進行著改變。當設備用水達到一定階段時需要將其更換。當設備在運行用水超出使用水質情況下運行時，會對其自身造成損害，并會降低過濾能力、造成沉淀增多、腐蝕和結層。因此及時的補充新鮮水和更換廢水就很重要。

濕式分離設備中采用浮球式液位計，補水具有自動 / 手動兩種補水功能，當水位達 到低位時，電磁閥打開進行自動補水，當水位達到高位時，電磁閥關閉，停止自動補水。當水位超過警戒高低位時，電控箱發出報警信號，維修人員及時檢查修復。?

自動刮泥裝置

在濕式分離器里的洗滌水吸收氣流及攜帶塵埃粒子。它們沉到刮泥槽底部并沉淀為污泥，由安裝的除污刮板來連續不斷排放污泥，刮泥槽頂部的刮擦器自動清空除污刮板。在刮泥槽頂側面集成安裝變速電機及離合裝置，直接安裝在驅動軸上的輸送鏈條傳輸?shù)难b置，污泥落入指定的容器里，并且采取符合環境法規的蕞終處置措施。在刮泥槽頂部安裝驅動軸及鏈輪裝置，由變速電機實現該驅動，在輸送鏈上固定住除污刮板，傳動軸將輸送鏈固定在下方，鏈的運行方向隨著下方傳動軸的偏轉而往相反方向，運用安裝的刮擦器裝置去除除污刮板的剩余污泥，運用可調間隔是能夠連續或間斷排放污泥，在刮泥槽上安裝排水閥來進行污水排放。自動刮除污泥帶有滑動離合器，齒輪電機和刮板。?

工作原理 Working Principle

HCY-WF 高效濕式分離器利用高效文丘里原理設計。產品通過 4 層過濾濾層，對粉塵 / 油霧進行分離和凈化。首先，高溫粉塵 / 油霧氣體由進風管進入分離器內部，氣體中流動的粉塵 / 油霧顆粒與文丘里喉口處的洗滌液接觸，可有效降低氣體溫度，隨后氣流在文丘里喉口處急劇加速，在慣性的作用下，粉塵 / 油霧顆粒向液體表面移動，氣流和液體相對運動使其充分混合，同時在洗滌器中，在金屬離心分離器作用下，粉塵 / 油霧從氣流中被分離出來，隨之掉入水箱里，再通過刮泥機，凈化的空氣從管道中排出，分離出來的粉塵 / 油霧通過回油口收集。

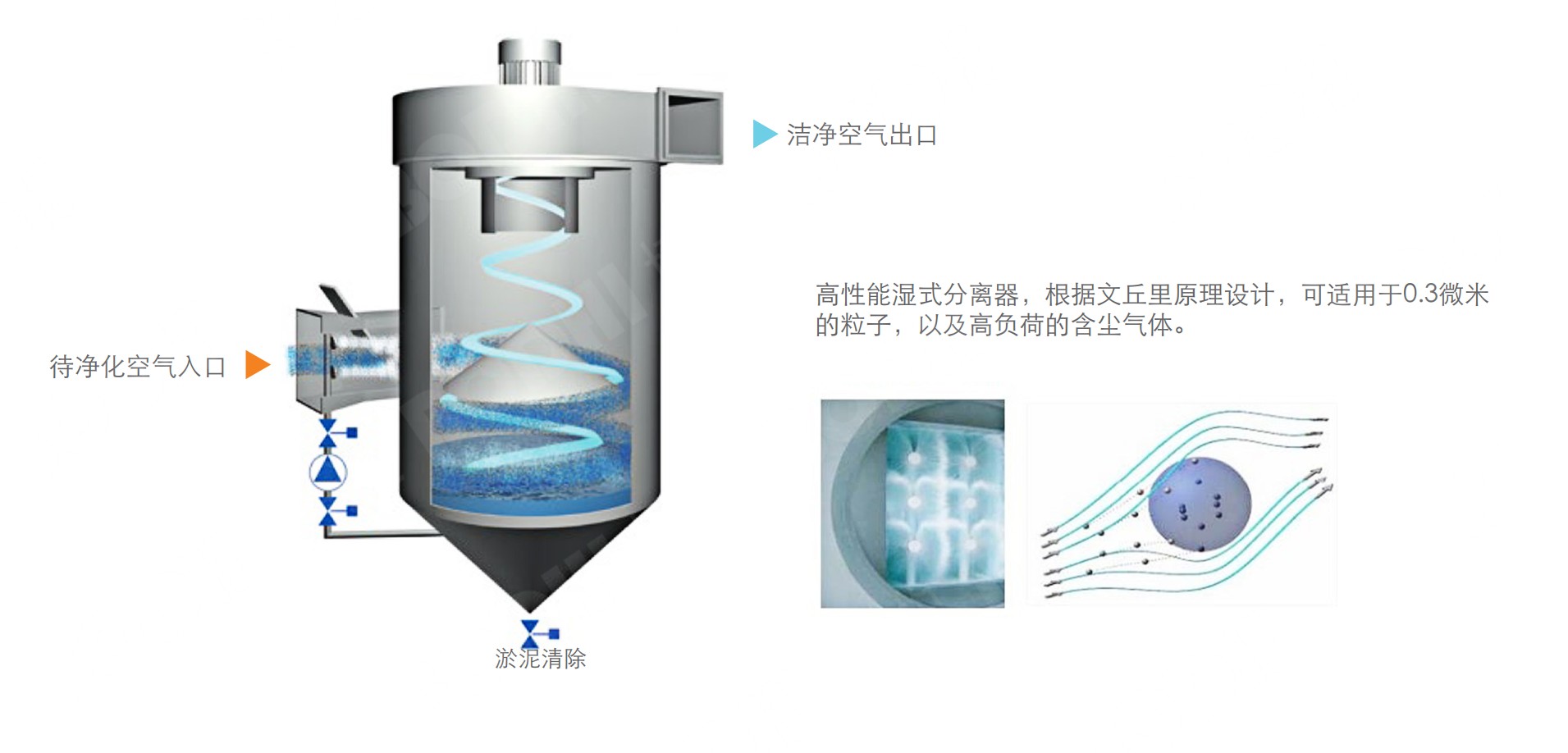

文丘里濕式除塵器工作原理
